中空板刀卡隔板防静电原理是什么

　　在电子元件、半导体芯片等精密产品的仓储运输环节，中空板刀卡隔板的防静电功能如同“隐形盾牌”，可将静电损伤导致的产品报废率从30%以上降至0.5%以下。不少用户只知其“能防静电”，却对背后的技术逻辑认知模糊，甚至误用仅表面处理的劣质产品引发损失。其实，中空板刀卡隔板的防静电能力并非单一工艺实现，而是“材质改性构建导电通路+结构设计辅助电荷管控”的协同结果。本文从核心原理、技术路径、性能保障及误区解析四个维度，彻底拆解其防静电逻辑，为精准选用提供科学依据。

　　防静电的核心原理，是解决绝缘材料“静电积累难消散”的痛点。纯PP材质的中空板属于典型绝缘材料，表面电阻率高达10¹⁴-10¹⁶Ω，当与电子元件摩擦或受环境影响产生静电时，电荷无法传导出去，会在表面持续积累，电压可达数千甚至上万伏，最终击穿精密元件的电路结构。而防静电中空板刀卡隔板的核心突破，是通过材质改性在绝缘基材内部构建“连续导电网络”，实现“电荷快速消散”与“电荷产生抑制”双重功效——这也是其区别于传统“表面防静电处理”的关键所在。

　　主流技术路径有两种，分别适配不同场景需求。应用最广泛的是“碳系导电母粒共混改性”：将炭黑、碳纤维等导电填料制成母粒，按3%-5%的比例均匀混入PP原料中，经挤出成型后，导电填料在中空板内部形成交错连通的“导电通路”。当隔板表面产生静电时，电荷会通过这些通路快速传导至接地端，避免积累;同时，导电填料改变了材料表面的电子逸出功，减少了与元件摩擦时的静电产生量。这种方案成本亲民，可使表面电阻率稳定在10⁶-10¹¹Ω，完全满足LED灯珠、连接器等普通敏感元件的需求，是消费电子行业的首选。

　　针对芯片、传感器等超精密产品，需采用“金属系导电母粒共混改性”技术。以纳米银粉、铜粉等金属导电填料为核心，仅需1%-2%的添加量，就能构建导电性更优异的通路网络，使表面电阻率降至10⁴-10⁶Ω，静电衰减时间≤2秒(即10kV静电可在2秒内衰减至1kV以下)。更关键的是，金属系改性的隔板在-30℃低温仓储或85%高湿海运等极端环境下，导电网络稳定性不受影响，电阻率波动不超过8%，适配半导体、军工等高端场景。两种技术路径均需满足“全域均匀分散”要求，若导电填料团聚，会导致局部电阻率超标，形成“防静电盲区”。

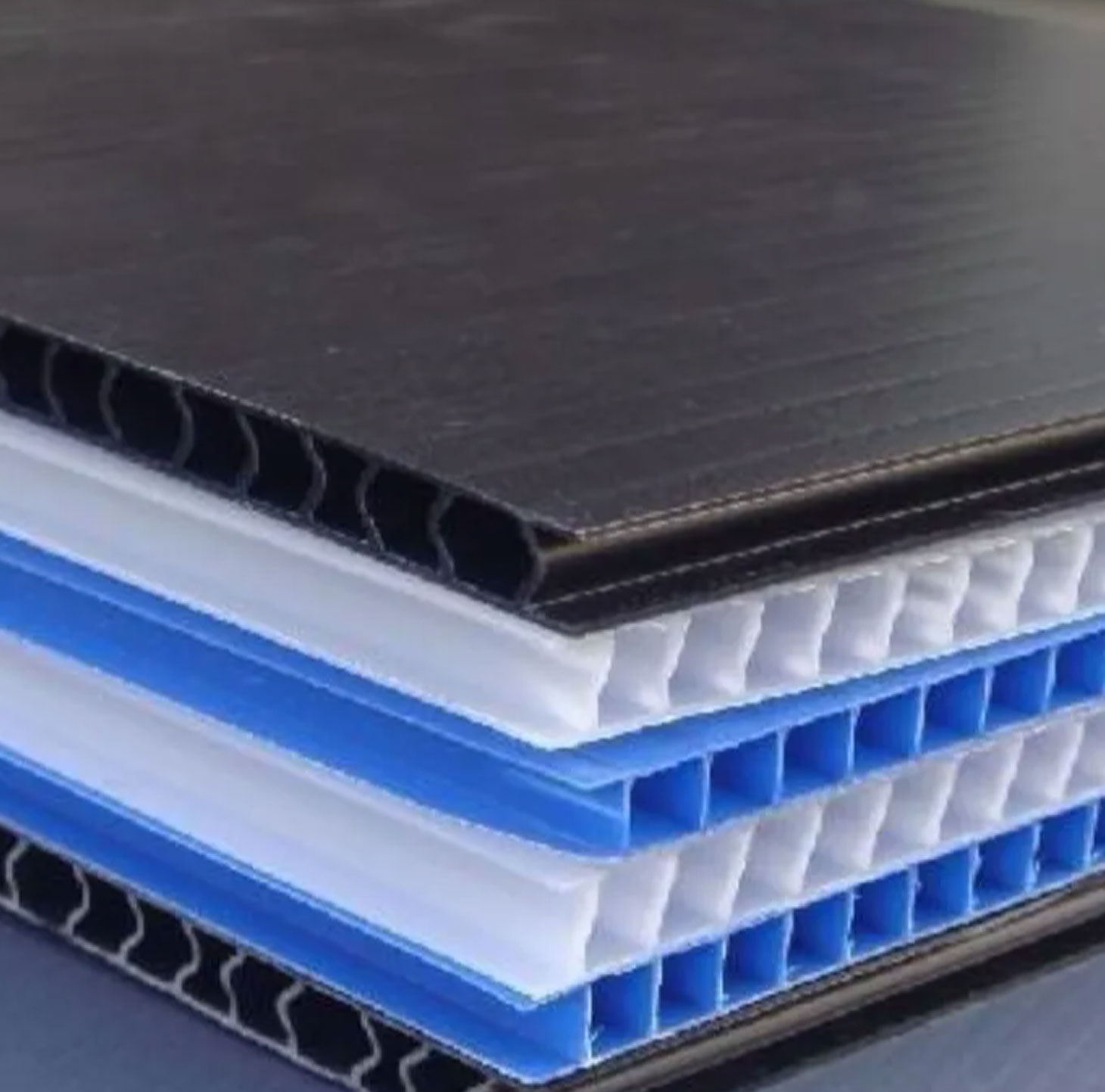

　　结构设计对防静电性能的提升起到“辅助强化”作用。中空板的“蜂巢式中空结构”不仅实现轻量化与高缓冲，其内部的中空腔体还能减少电荷聚集的“热点区域”;刀卡的模块化分隔设计，将每个元件独立固定，避免元件间摩擦产生二次静电，同时使单个元件的静电仅作用于局部隔板，降低整体电荷积累风险。部分高端产品还会在隔板表面做“微粗糙处理”，进一步减少摩擦起电的概率，使摩擦起电电压稳定控制在100V以下，远低于电子元件的损伤阈值(通常为200V以上)。

　　需警惕“表面喷涂防静电剂”的伪防静电产品，其原理是在普通中空板表面涂覆一层防静电涂层，看似初期能达标，但涂层易因摩擦、清洗磨损，3-6个月后表面电阻率就会飙升至10¹²Ω以上，完全失效。而优质改性产品的防静电性能贯穿基材，经50次循环使用、10次清水清洗后，电阻率仍能满足标准。某电子企业曾因误用喷涂型产品，导致一批价值150万元的芯片因静电击穿报废，这也印证了理解核心原理、甄别技术路径的重要性。

　　总之，中空板刀卡隔板的防静电能力，源于导电填料在基材内部构建的“电荷消散网络”，辅以结构设计的辅助管控，形成了稳定长效的防护体系。只有认清其“材质改性为核心”的本质，才能避开劣质产品陷阱，为精密产品筑牢静电防护防线。
